TL;DR

CRRL 是一项关于如何让强化学习策略在自动驾驶系统中与基于规则的恢复机制协同工作的研究。传统 PPO 策略在面对故障时高达 70% 的时间陷入停滞，而简单添加恢复模块反而使性能下降——原因是策略从未见过恢复干预，无法协调。CRRL 通过从驾驶日志构建因果模型，将风险估计注入 PPO 的训练信号，使策略学会预判故障并主动调整动作。实验表明，该框架在环形交叉口场景中实现了 9/20 回合零干预完成，奖励提升最高达 91%，证明了因果引导训练的有效性。

研究背景与动机

在自动驾驶这类自主系统的部署中，车辆需要应对传感器故障、路径偏离、突发障碍等多样化的故障场景。传统的解决方案通常是两路并进：一路是训练一个 [[强化学习]] 策略来学习安全驾驶行为，另一路是编写基于规则的恢复机制来处理已知故障状态。然而，这两条路在实际应用中却暴露出了一个根本性的矛盾。

研究者们观察到，当把启发式恢复模块添加到预训练的 PPO 策略中时，奖励竟然下降了。这个反直觉的现象揭示了问题的本质：预训练阶段策略从未见过任何恢复干预，因此当恢复机制介入、重置车辆状态后，策略仍然会重复那些导致停滞的动作。这意味着策略与恢复机制陷入了"停滞–恢复–再停滞"的恶性循环。实验数据显示，vanilla PPO 在单个回合中有多达 26% 到 67% 的时间处于停滞状态，最高可达 70%。

这一发现将问题从"如何设计更好的恢复机制"重新定义为"如何训练能够与恢复机制协作的策略"。现有文献中，虽然因果推理与强化学习的结合已有探索，但这些工作主要应用于游戏或合成环境，尚未解决物理自动驾驶系统中的故障恢复问题。CRRL 的切入点正是填补这一空白：利用真实驾驶日志中的因果关系，让学习到的策略能够理解行为后果，从而主动适应恢复情境。

方法

CRRL 的核心思路可以用一句话概括：在训练阶段就把因果知识注入强化学习的信号中，使策略学会"预判"故障而非"被动修复"。这一设计遵循了 [[MAPE-K]] 自适应反馈循环的范式，将系统分为监控、分析、计划与执行三个阶段。

因果模型的构建是整个框架的基础。研究者使用 CARLA 仿真器采集驾驶日志，其中包含速度、转向角、油门、与其他车辆的距离等变量，以及碰撞、偏离道路等结果状态。通过 CausalNex 库将这些连续变量离散化为分类节点后，结合领域专家的约束知识构建出贝叶斯网络[[因果 DAG]]。这个网络能够回答这样的查询：在当前状态 $s_t$ 下，执行动作 $a_i$ 导致碰撞的条件概率是多少？通过 junction-tree 算法高效计算后验概率，策略可以在执行前评估每个候选动作的风险。

混合策略架构包含两个核心组件：预训练 PPO 网络负责前向驾驶与动作平滑；因果引导模块负责恢复阶段的决策。具体来说，恢复触发条件包括碰撞传感器检测到碰撞、距最近路点超过 2.0 米、或速度低于 0.5 km/h 持续超过 50 步。一旦进入恢复模式，系统会从候选动作池中通过贝叶斯网络查询风险，选择使 $P(\text{failure}=1\mid a_i,s_t)$ 最小化的动作。

关键的创新在于因果奖励塑形机制。传统 PPO 仅依赖环境奖励，而恢复阶段的信号极为稀疏——只有在真正脱困后才有正反馈。CRRL 在恢复阶段额外注入因果奖励：

这使得策略能够获得稠密的即时反馈：选择低风险动作立即得到奖励提升，选择高风险动作立即受到惩罚。配合动作混合策略 $a_t=0.8\cdot a_{\text{causal}}^{\ast }+0.2\cdot a_{\text{PPO}}$，因果知识被有效蒸馏到 PPO 的策略权重中。值得注意的是，恢复阶段混合比例中因果占 80%、PPO 占 20%，而倒车动作由于 PPO 训练中未见负油门，完全由因果模块接管。

实验与结果

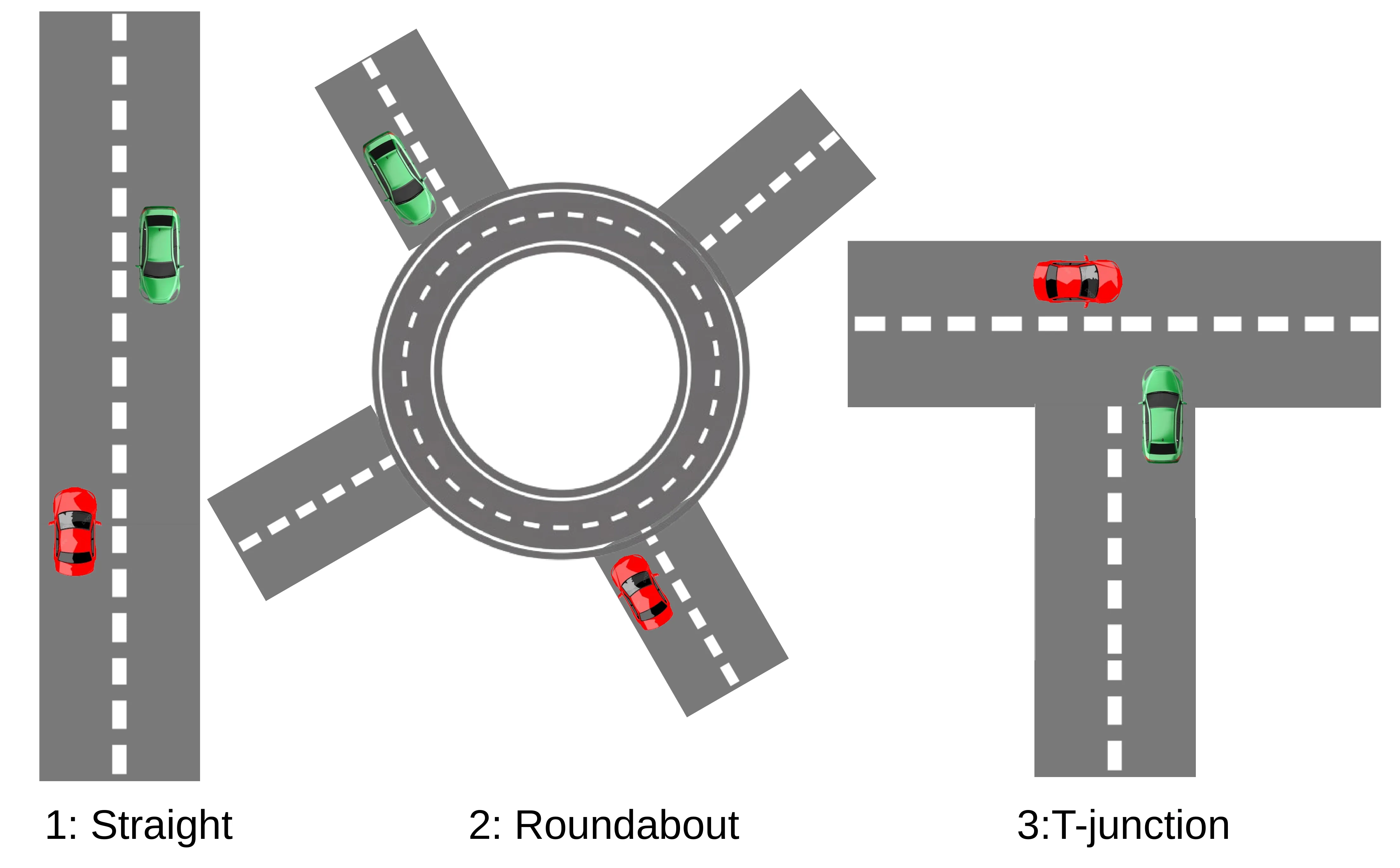

研究者在 CARLA 仿真器的 Town07 城市地图上进行了系统的消融实验。实验设置了一个巧妙的对比设计：红车使用冻结的预训练 PPO 作为干扰源，绿车则是 CRRL 的训练对象，两车在包含 30 辆 NPC 车辆和 10 个行人的动态环境中并发运行。三种驾驶场景按难度递增排列：直线道路（基线）、环形交叉口（中等难度，165° 入弯持续曲率操控）、T 型路口（最难，锐角方向变化）。

四条件消融设计精确定位了各组件的贡献。条件 A 是纯基线（无恢复），条件 B 在预训练 PPO 上添加启发式恢复（揭示了"策略与恢复无法协同"的问题），条件 C 使用因果训练的 PPO 配合启发式恢复（剥离了训练方法与运行期推理的贡献），条件 D 是完整系统（因果训练 PPO 配合因果风险排序）。每种条件在每个场景运行 20 回合，共 240 回合。

结果呈现出清晰的递进关系。相比纯基线，完整系统在 T 型路口实现了奖励提升 91%、停滞率降低 75%。最引人注目的是环形交叉口场景：20 个回合中有 9 个实现了零恢复干预完成，回合结束时车辆正常行驶在道路上。这说明因果训练不仅让策略学会配合恢复，更让策略掌握了主动避障的能力。统计检验表明，T 型路口的因果训练效果量达到 Cohen's $d=1.86$（距离）、$1.01$（奖励），均具有极高的统计显著性。

一个有趣的发现是条件 D 与条件 C 的对比几乎没有显著差异。这意味着当训练阶段因果知识被有效蒸馏到策略权重后，运行时的贝叶斯网络查询变成了可选项而非必需品，简化了部署复杂度。

讨论与可借鉴点

CRRL 的最重要贡献在于揭示了一个此前被忽视的问题：强化学习策略与安全恢复机制的协同并非自然而然发生，必须在训练阶段就显式建模两者的交互。这一洞见对整个 [[强化学习]] 领域的安全应用都有参考价值。

从工程角度看，[[MAPE-K]] 框架为这类混合系统的设计提供了清晰的分层原则：传感器负责监控，贝叶斯网络负责分析，而学习和规则模块共同负责计划与执行。奖励塑形作为一种将结构化知识注入神经网络训练的技巧，具有很强的通用性——它不依赖特定的模型架构或仿真环境。

当然，这项工作也存在局限性。因果模型依赖专家知识构建边结构，这在更复杂的场景中可能成为瓶颈；候选动作池的手工设计限制了策略的探索空间；仅在单一 CARLA 地图上验证，缺乏跨环境迁移的证据。此外，碰撞率在某些场景下略有上升（最高 31.6%），说明因果风险评估在极端工况下仍有优化空间。

未来方向可以探索自动因果发现而非依赖专家约束、扩展到端到端连续动作空间、以及在真实硬件上的部署验证。对于从事自动驾驶或机器人安全控制的研究者而言，CRRL 提供了一个将因果推理落地的可行范式。

摘要

传统用于自主系统恢复的强化学习（RL）缺乏因果理解，并且难以泛化到新颖的故障场景。强化学习策略经常陷入故障状态，在单个回合中有多达70%的时间处于停滞状态。单纯的基于规则的恢复机制不足以解决问题，而将启发式恢复机制添加到预训练的PPO策略中反而会降低奖励，因为策略无法与未预料到的干预措施良好协调。问题的核心并非缺少恢复机制，而是缺乏经过训练以与恢复机制协作的策略。

我们提出了CRRL，一种因果引导的强化学习框架，用于训练策略以有效配合基于规则的恢复机制。恢复机制检测停滞状态并辅助智能体。来自驾驶日志的因果关系塑造了训练信号，教导策略预测停滞并在恢复情境中调整动作。该框架遵循MAPE-K范式，传感器采集、因果模型构建以及混合强化学习策略训练分别对应监控、分析和计划/执行阶段。

我们通过三项驾驶场景下的四条件消融研究对CRRL进行了评估，每种条件运行20个回合。我们发现，因果训练显著提升了奖励、行驶距离和速度。此外，20个环形交叉路口回合中有9个回合无需任何恢复干预，证实了导航能力的可靠性。这些结果表明，因果引导的训练能够产生与基于规则的安全组件有效协作的强化学习策略。

Abstract

Traditional reinforcement learning (RL) for recovery in autonomous systems lacks causal understanding and generalizes poorly to novel failure scenarios. RL policies often stall in failure states, spending up to 70% of an episode immobilized. Rule-based recovery alone is inadequate, and adding heuristic recovery to a pretrained PPO policy worsens rewards because policies cannot coordinate well with unanticipated interventions. The issue is not missing recovery mechanisms but a lack of policies trained to collaborate with them. We introduce CRRL, a causal-guided RL framework that trains policies to work effectively with rule-based recovery. The recovery detects stalled states and assists the agent. Causal relations from driving logs shape the training signal, teaching the policy to anticipate stalls and adjust actions in recovery contexts. The framework follows MAPE-K, with sensor collection, causal model construction, and hybrid RL policy training corresponding to Monitor, Analyze, and Plan/Execute, respectively. We evaluate CRRL through a four-condition ablation study across three driving scenarios, with 20 episodes per condition. We find that causal training significantly improves reward, distance, and velocity. Moreover, 9 of 20 roundabout episodes required zero recovery intervention, confirming navigation competence. These results show that causal-guided training produces effective RL policies that cooperate with rule-based safety components.

论文详细总结（自动生成）

CRRL 论文总结：基于因果关系的自主系统恢复强化学习框架

1. 核心问题与研究动机

1.1 研究背景

随着自动驾驶、云计算等自主系统在不可预测环境中的部署日益广泛，实时故障检测与恢复能力已成为关键需求。这属于"自自适应系统（Self-Adaptive Systems）"领域，核心思想是管理组件（managing system）在运行时监控、分析并调整被管理组件（managed component）。

1.2 核心痛点

• 缺乏因果理解：传统强化学习（RL）仅基于统计相关性，无法推理行为后果与故障传播路径。
• 泛化能力差：在未见过的故障场景表现不佳，且仿真到现实的迁移困难。
• 策略与恢复机制难以协同：关键反直觉发现 —— 将启发式恢复模块加入预训练 PPO 策略后，奖励反而下降。预训练策略未见恢复干预，重置后仍沿用引发停滞的动作，陷入"停滞–恢复–再停滞"的恶性循环。
• 停滞问题严重：vanilla PPO 在 26%–67% 的回合时间处于停滞状态，最多可达 70%。

1.3 文献研究空白

现有"因果 + RL"工作（如 CIQ、Gasse 等 do-calculus 工作）多用于游戏或合成环境，未解决物理自动驾驶的故障恢复问题。本文填补了利用真实驾驶日志因果模型使学习策略与规则恢复协作的研究空白。

2. 方法论

2.1 整体框架：MAPE-K 闭环

CRRL 遵循 IBM 提出的 MAPE-K 自适应反馈循环，将三模块对应到不同阶段：

2.2 因果模型（模块2）

• 构建方法：基于 CausalNex 库，将连续变量离散化为分类节点，结合领域知识的专家约束边与 observational 数据学习。
• 节点分类：动作（蓝色）、状态（绿色）、结果（红色，collision/off_road/respawned）、奖励/恢复（橙色）、时间序列（紫色）、车辆间空间关系（灰色）。
• 关键推理：给定证据向量 $E$（包括速度、距离、转向、油门等），通过 junction-tree 算法计算：

• 示例查询：若评估候选动作 $a_i=(\text{steer}=\text{hard\_left},\text{throttle}=\text{medium})$，贝叶斯网络返回 $P(\text{collision}=1\mid a_i,s)=0.72$，则该动作被判定为高风险并被丢弃。

2.3 混合 RL 架构（模块3）

#### 2.3.1 状态表示

状态向量维度为 $100=95_{\text{VAE}}+5_{\text{导航}}$：

• 95 维：来自预训练 VAE（4层卷积编码器，$160\times 80\times 3$ RGB 图像 → 1024 维中间表示 → 95 维潜空间）。
• 5 维：油门、原始速度（km/h）、归一化速度 $v/v_{\text{target}}$、归一化车道中心距离、归一化航向角。

#### 2.3.2 PPO 策略网络

• Actor-Critic 架构：三层全连接（500 → 300 → 100），Tanh 激活。
• 连续动作空间：$(\text{steer},\text{throttle})\in [-1,1{]}^2$，动作平滑采用 $0.9/0.1$ 指数加权。
• 学习率：$1\times 10^{-4}$（Adam 优化器），折扣因子 $\gamma =0.99$，clip 参数 $\epsilon =0.2$。

#### 2.3.3 因果引导训练机制（核心创新）

1) 动作混合（Action Blending）

• 恢复阶段：前向动作为 80% 因果 + 20% PPO；倒车动作因 PPO 训练中未见负油门，由因果直接接管。

2) 因果奖励塑形（Reward Shaping）

• 仅在恢复阶段触发，正常驾驶阶段不查询因果。
• 提供稠密反馈，加速 PPO 在稀疏恢复信号下的信用分配。

3) 因果动作选择

4) PPO 目标函数

其中 $r_t(\theta )$ 为概率比，${\hat{A}}_t$ 为优势估计，$L_{\text{VF}}$ 为价值函数 MSE 损失，$H[{\pi }_{\theta }]$ 为策略熵。

#### 2.3.4 恢复触发与动作候选池

三类触发条件：

• 碰撞：碰撞传感器检测到任何碰撞事件。
• 偏离道路：CARLA waypoint 不可用或距最近路点 $>2.0\text{m}$。
• 停滞：速度 $<0.5\text{km/h}$ 持续超过 50 步。

候选动作池按速度分级：

• 极慢 $v<1.0\text{km/h}$：6 个候选（3 反 + 3 前）。
• 慢速 $1.0\le v<5.0\text{km/h}$：4 个候选。
• 行进 $v\ge 5.0\text{km/h}$：3 个候选（前向轻调）。

2.4 算法流程（Algorithm 1）

训练阶段每个回合循环：检查恢复触发 → 候选动作查询贝叶斯网络 → 选最低风险动作 → 混合 PPO 输出 → 计算因果奖励塑形 → 存入缓冲 → PPO 梯度更新。

3. 实验设计

3.1 仿真平台

• CARLA 模拟器，Town07 城市地图。
• 两车并发：V1（红车）为冻结的预训练 PPO 基线；V2（绿车）为因果恢复引导训练对象。
• 随机扰动：30 辆 NPC 车辆 + 10 个行人，随机分布。

3.2 三类驾驶场景（递增复杂度）

3.3 四条件消融实验

3.4 评估指标

• 奖励（环境 + 因果塑形）、行驶距离（m）、平均速度（km/h）。
• 停滞比例 %、偏离道路比例 %、碰撞次数。
• 每回合恢复次数、成功率、平均恢复时长、零恢复回合数。

3.5 对比方法

未与外部 SOTA 直接对比，而是通过 4 条件配对消融分析：

• B vs A：恢复模块单独作用。
• C vs B（核心对比）：保持恢复一致，剥离因果训练贡献。
• D vs C：保持策略一致，对比运行期因果推理。
• D vs A：完整系统相对基线。

3.6 统计检验

每条件每场景 20 回合（总计 $4\times 3\times 20=240$ 回合）；Mann-Whitney U 检验（不满足正态假设）+ Cohen's $d$ 效应量；显著性水平 $p<0.05$（），$<0.01$（），$<0.001$（）。

4. 资源与算力

论文未明确披露 GPU 型号或数量。文中仅提到：

• 计算在 CPU 上运行。
• 冻结的 VAE 可选放置于 GPU。
• 训练阶段 1 因果模型结构学习超时保护 60 s，CPD 拟合 120 s。
• 训练阶段 2 最长 2000 回合 × 500 步。
• 采用 PyTorch + Adam 优化器，7 次梯度更新/迭代。

> 缺失信息：硬件平台、CPU/GPU 型号、内存配置、单回合/整体训练墙钟时间均未报告。这是实验可复现性的主要短板。

5. 实验数量与充分性

5.1 实验规模

• 正式评估：240 回合（4 条件 × 3 场景 × 20 回合）。
• 训练阶段：额外 2000 回合训练数据用于收敛性分析。
• 统计检验：60 次 Mann-Whitney U 检验，涵盖 15 个指标-场景对。

5.2 充分性评估

优点：

• 4 条件消融设计逻辑清晰，能精确定位因果训练与运行期因果推理的独立贡献。
• 训练集与评估集在场景、网络动态方面保持独立。
• 关键对比 C vs B 在 T 型路口产生 5/5 指标显著，最大效应量 $|d|=1.86$，极具说服力。
• 零恢复回合专项分析进一步剔除了外部干预因素。

不足：

• 每条件仅 20 回合，样本量偏小，对中等及以下效应量的检验功效不足。
• 60 次统计检验未做多重比较校正（family-wise correction），论文已自承认这一点。
• 仅用单一 CARLA 地图（Town07）、固定天气与光照，单一算法（PPO），横向迁移性未验证。
• 三场景代表性有限，未涵盖高速公路、人车混行、雨雪天气等真实常见场景。

6. 主要结论与发现

6.1 关键统计亮点

• 零恢复回合分析（圆环）：距离 +83.0%、奖励 +257.4%、停滞 −83.3%，凸显策略独立掌握能力。
• D vs A 完整系统：T 型路口奖励 $d=1.01$（），停滞 $d=-1.61$（），效果量级显著。
• D vs C 接近无显著差异：表明因果知识已被"蒸馏"到策略权重，无需运行期因果推理，进一步证明训练机制有效性。

7. 优点与亮点

7.1 方法创新

1. 训练期因果塑形而非运行期修正：将贝叶斯网络风险估计融入 PPO 奖励函数，使策略学会"预判"故障而非"被动修复"。

2. 混合架构清晰分层：学习的 PPO 负责前向驾驶与前瞻，规则模块处理倒车等确定性安全动作，符合工业实践中"learned + engineered"的混合趋势。

3. MAPE-K 形式化映射：将自自适应系统理论与现代 RL 方法有机结合，提供可复用的工程范式。

4. 双角色因果模型：既用作奖励塑形（训练期），又用作风险排序选择（运行期，条件 D）。

7.2 实验设计亮点

• 4 条件消融能精准隔离组件贡献，避免归因混淆。
• 零恢复回合对照分析剔除外部依赖，确证策略内在能力。
• 引入反直觉基线 B < A 的发现，揭示预训练策略无法协同恢复。

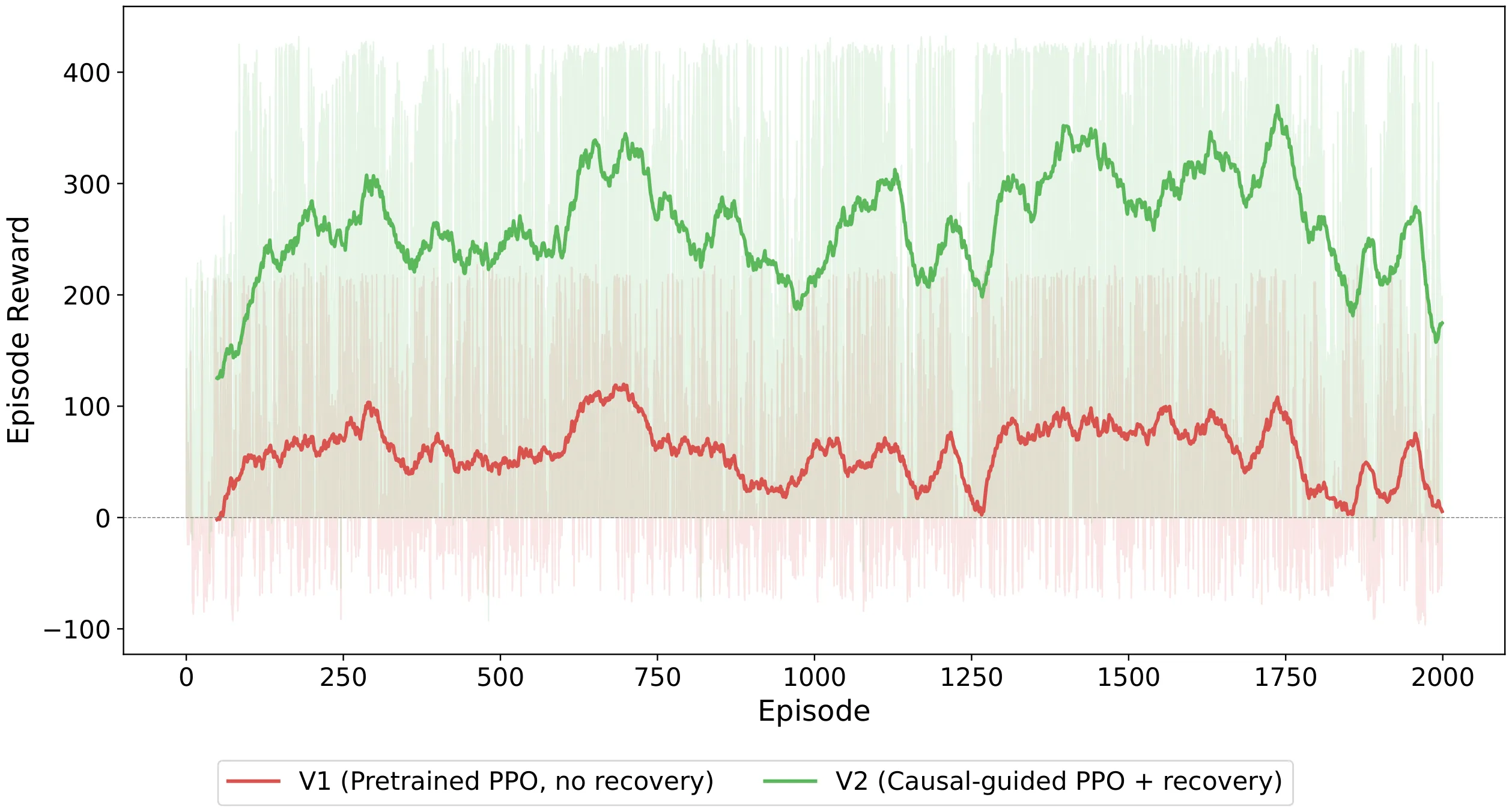

• 训练曲线表明 V2 从第 1 回合即获得 4.5× 奖励优势，证明因果模块即时效用。

7.3 实用性考量

• 提供 figshare 复现包（代码、数据、分析脚本）。
• 贝叶斯网络查询失败有 fallback 机制（默认首个候选），鲁棒性强。
• 速度相关候选池兼顾机动性与安全性。

8. 不足与局限

8.1 方法局限

1. 手工程化的恢复组件：触发条件、动作候选池、恢复退出阈值均为人工设定，未通过课程学习融入 RL 动作空间。

2. 碰撞代价高：C vs A 比较中碰撞增加 155%–607%，每回合 3.95–5.60 次碰撞，远未达到安全部署标准。

3. 场景依赖性：因果训练在 T 型路口表现优异，但在简单直线场景出现奖励 −45.1%、停滞 +47.1% 的反效果，源于恢复模块在简单环境中引入不必要的停滞–恢复循环。

4. 替代效应混淆：C 与 D 条件均含恢复暴露，策略提升可能部分源于对恢复环境的适应而非因果理解本身（作者已承认）。

5. 可参数敏感性：恢复阈值（速度阈值 5 km/h、stuck 持续 50 步等）对结果影响较大，未做敏感性分析。

8.2 实验偏差风险

• 多重比较问题：60 次 Mann-Whitney 检验未做 Bonferroni 等校正，单星结果（$p<0.05$）需谨慎对待。
• 回合内相关性：CARLA 会话内回合可能存在序列相关。
• 停滞度量偏差：恢复期间低速度计入停滞比例，可能高估真正停滞。
• 构造效度：累计奖励为人工调参代理指标，无法全面反映驾驶质量。

8.3 外部有效性（应用限制）

• 仅 CARLA Town07，未跨地图/天气/光照验证。
• sim-to-real gap 显著：碰撞成本巨大，实车部署

需中间件验证。

• 对抗场景缺失：未在恶劣天气、传感器噪声、攻击场景下验证因果模型的鲁棒性。
• 单车智能视角：未涉及多车协同、车队调度或 V2X 等真实部署必备场景。

8.4 可复现性局限

• 训练随机种子、超参数表（PPO 训练轮数、缓冲大小）部分缺失于正文。
• 因果 DAG 节点数、边数未明确披露，无法准确还原结构。
• VAE 训练数据规模、采样策略未说明。

9. 未来工作与改进方向

9.1 方法层面

1. 恢复策略学习化：将恢复候选动作纳入 PPO 动作空间，通过课程学习从专家演示起步，逐步过渡到自主恢复决策。

2. 多模态因果融合：结合 LiDAR、IMU 等多源信号构建异构因果模型，提升感知鲁棒性。

3. 时序因果建模：当前贝叶斯网络假设条件独立性，可引入动态贝叶斯网络（DBN）或结构因果模型（SCM）刻画故障的时间传播链。

4. 不确定性感知：为贝叶斯网络推理结果附加置信区间，避免低置信查询导致错误决策。

9.2 安全与部署

1. 碰撞代价重新设计：将碰撞纳入硬约束而非软奖励，配合安全层（safety filter）或控制屏障函数（CBF）。

2. sim-to-real 迁移：在 CARLA 中域随机化（domain randomization）+ 真实数据微调，并引入真实故障注入测试。

3. 可解释性增强：将贝叶斯网络的查询路径以自然语言或可视化形式呈现，便于安全审计与监管合规。

9.3 评估与基准

1. 扩大场景覆盖：扩展至高速公路、十字路口、夜间、雨雪等场景。

2. 横向基准对比：与 Safe RL 算法（如 CPO、Lagrangian PPO）、规则基线（如 model predictive control）以及近期 LLM 驱动驾驶策略（如 GPT-Driver）进行对比。

3. 长期累积指标：报告单次部署（数百回合）下的总故障数、总恢复次数等运营级指标。

10. 总体评价与启示

10.1 学术贡献定位

本文是首批将真实驾驶日志的因果结构整合到 RL 自动驾驶故障恢复中的工作，填补了"因果 RL + 自适应系统 + 自动驾驶安全"三者的交叉空白。理论层面，将贝叶斯因果推理与传统 PPO 嫁接，形成"统计推理 + 学习策略"的混合范式；工程层面，提供从因果模型构建、PPO 训练到 CARLA 部署的完整流水线。

10.2 实践启示

1. 混合架构优于纯端到端：纯学习策略难以兼顾安全与适应，规则恢复模块仍是工业级自动驾驶不可或缺的安全网。

2. 训练期知识注入更高效：因果奖励塑形使策略"内化"风险意识，运行期推理可被策略权重替代（D vs C 接近无差异），这对算力受限的车载平台尤为重要。

3. 因果先验的工程价值：即便在 RL 主导时代，领域知识编码（专家约束边）仍是加速收敛、提升样本效率的有效手段。

4. 可解释 RL 的重要性：因果查询为策略决策提供"理由"，有助于事故归因与监管审查，比纯黑盒 PPO 更易被业界接受。

10.3 适合引用场景

• 自适应系统中的因果推理综述。
• 自动驾驶 RL 安全增强方法的对比基线。
• sim-to-real 迁移中仿真器选择的案例研究。
• 混合架构（learned + rule-based）设计的工程参考。

10.4 总体评分维度（参考）

10.5 一句话总结

CRRL 通过"因果贝叶斯网络 + PPO + 规则恢复"的三层混合架构，证明了训练期因果奖励塑形能显著提升自动驾驶策略的故障恢复能力，但碰撞代价与场景泛化性仍是从仿真走向现实的关键门槛。
